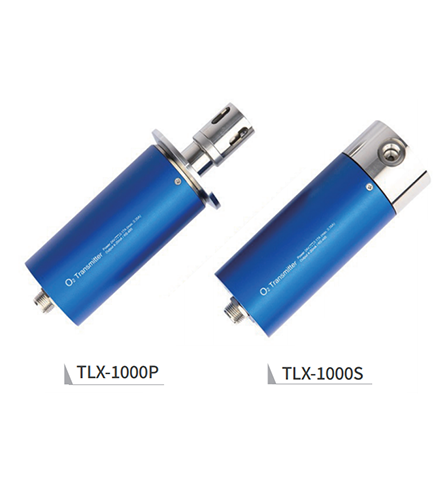

TLX-series
O2 Transmitter
센서 타입
한계전류형 지르코니아 센서
치수
TLX-1000P : 45mmΦx 142mm
TLX-1000S : 45mmΦx 120mm
TLX-1000S : 45mmΦx 120mm
소재
Anodized aluminum / Stainless steel
측정범위
0~1,000ppm
커넥터
M12 8 pin connector
응답속도(t90)
< 30 sec
사용환경
-20~50℃, < RH 85% (Indoors, No condensation)
Warming up 시간
< 10 min
O2 Transmitter
TLX-series
Application
글로브박스
N2 정제기
N2 reflow 오븐
열처리 공정
식품 포장 공정
Feature
지르코니아 기반의 고정밀 센서
컴팩트 디자인
빠른 반응속도 및 장수명
두 종류의 외부 출력 제공 : RS-485 / 4-20mA
CE 인증(EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019)
Specification
| 모델 | TLX-1000P | TLX-1000S |
| 센서타입 | 한계전류형 지르코니아 센서 | |

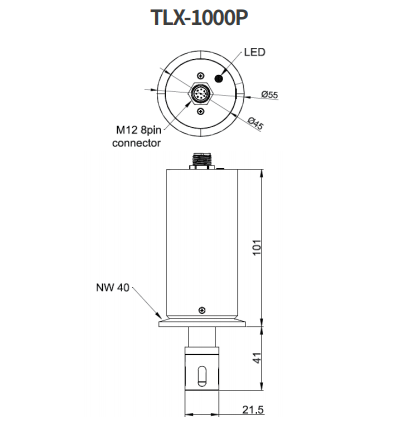

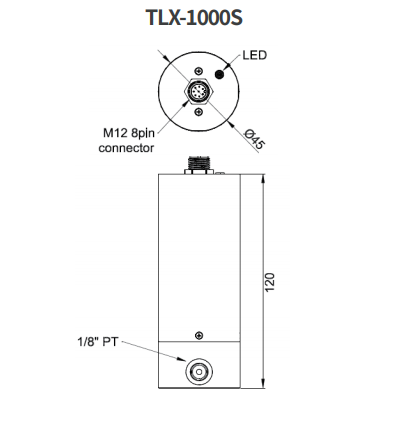

| 치수 | 45 mmΦ x 142 mm | 45 mmΦ x 120 mm |
| 중량 | 330 g | 460 g |
| 소재 | Anodized aluminum / Stainless steel | |
| 설치방식 | NW40 flange | Flowthrough type 1/8＂ PT |
| 커넥터 | M12 8pin connector | |
| 측정범위 | 0~1,000 ppm | |
| 정확도 : 0~200ppm O2 | [±1 ppm O2] 또는 [측정값의 ±5% 이내] 중 큰 값 | |
| 정확도 : >200ppm O2 | 측정값의 ±2% | |
| 응답 속도 (t90) | < 30 sec | |
| Warming up 시간 | < 10 min | |
| 출력 - 시리얼통신 | RS-485 | |
| 출력 - 아날로그 | 4-20 mA (load 500 Ω max) | |
| 사용환경 | -20~50℃, < RH 85 % (Indoors, No condensation) | |
| 전원 | DC 24V, < 4W | |

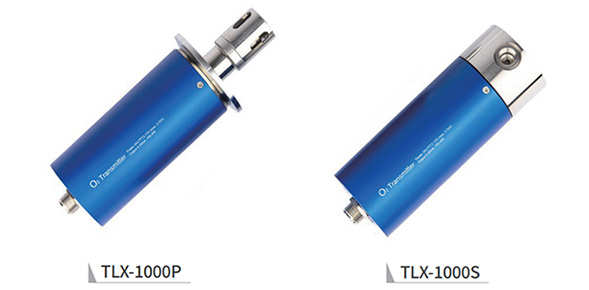

Appearance
