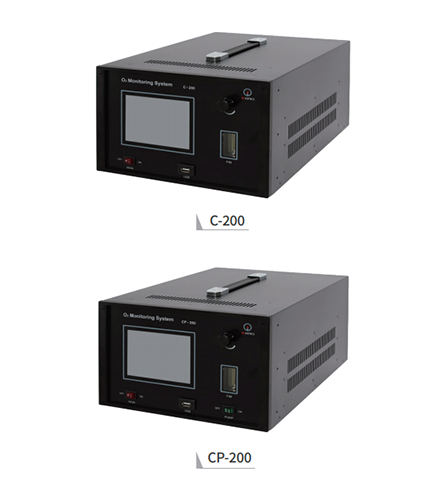

C series / CP series
O2 Analyzer
센서 타입
지르코니아 센서 / 히터일체형
치수
294 mmW X 194 mmH X 360 mmD
디스플레이
5.6＂ 터치 스크린
측정범위
10-25 atm ≤ Po2 ≤ 1 atm (100%)
직선성
[측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
반복성
[측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
응답속도(t90)
< 10 sec (측정가스유량 0.5 L/min 일 경우)
배관연결
IN/OUT : LOK type. (defult 1/4＂)
측정가스 유량범위
0.2 ~ 1L/min
Warming up 시간
< 10 min
O2 Analyzer
C series / CP series
Application
반도체 제조설비
Gas 제조설비
열처리 공정
N2 reflow 오븐
식품 포장 공정
연료전지 시스템
Feature
신속한 Warm-up (10 min 이내)
빠른 응답속도 t90 < 10 sec (측정가스 유량 0.5L/min 일 경우)
터치 스크린 적용으로 직관적인 UI 구현
실시간 데이터 저장 및 실시간 그래프 (Real-time graphic mode) 표시
Self-calibration 기능 탑재 (표준가스 이용)
경보 출력 기능 (상 / 하한 설정가능)
다양한 외부출력 : RS-485 / 4-20mA / 0-10V
Sampling Pump 내장 (해당 모델 : CP-200, CP-200H)
측정가스 내 수증기 결로 방지용 열선 추가 가능 (해당 모델 : C-200H, CP-200H)
Specification
| 모델 | C-200 | CP-200 | C-200H | CP-200H |
| 센서방식 | 지르코니아 센서 / 히터일체형 | |||
| 직선성 (Linearity) | [측정값의 ± 1% 이내] 또는 [측정값의 ± 0.5ppm 이내] 중 큰 값 | |||
| 반복성 (Repeatatablilty) | [측정값의 ± 0.5% 이내] 또는 [측정값의 ± 0.5ppm 이내] 중 큰 값 | |||
| 응답속도 | < 10 sec (측정가스유량 0.5 L/min 일 경우) | |||
| Warming up 시간 | < 10 min | |||
| 측정가스 배관연결 | IN/OUT : LOK type. (defult 1/4＂) | |||
| 측정가스 유량범위 | 0.2~ 1 L/min | |||
| 샘플링 펌프 | X | O | X | O |
| Line - Heater | X | X | O | O |
| 디스플레이 | 5.6＂ 터치 스크린 | |||
| 측정범위 | 10-25 atm ≤ Po2 ≤ 1 atm (100%) | |||
| 표시단위 | %, ppm, log | |||
| 출력 - 시리얼 통신 | RS-485 | |||
| 출력 - 아날로그 | 4-20 mA (load 250Ω max) 또는 0-10 V (상하한 농도출력범위 : 사용자 임의설정 가능) | |||
| 출력 - 경보(제어출력) | 사용범위 상/하한 설정범위 초과시 relay A 접점 출력 | |||

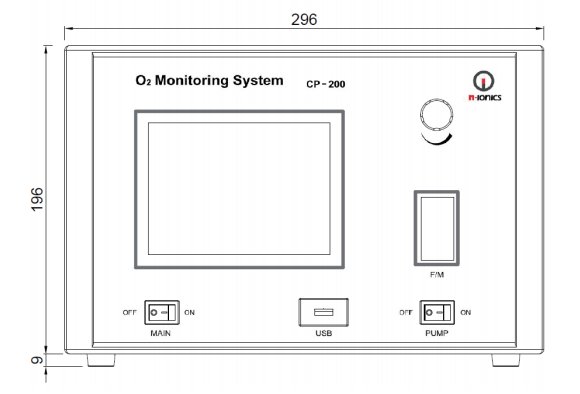

| 치수 | 294 mmW X 194 mmH X 360 mmD | |||
| 중량 | 6.0kg | 6.5kg | 6.3kg | 6.8kg |
| 전원 | AC 110/220 V 50/60 Hz, 30 W | AC 110/220 V 50/60 Hz, 105 W | ||

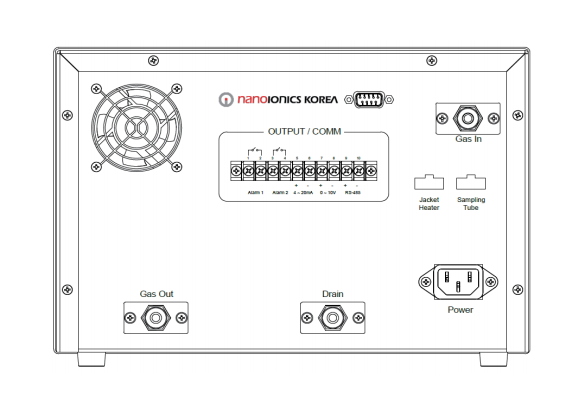

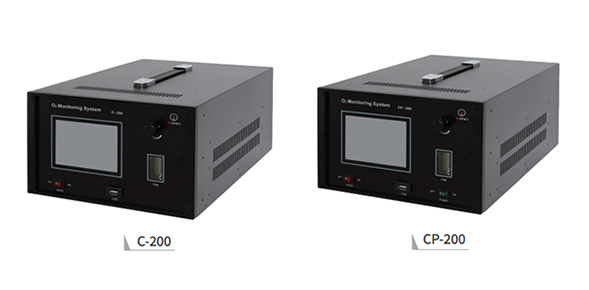

Appearance
