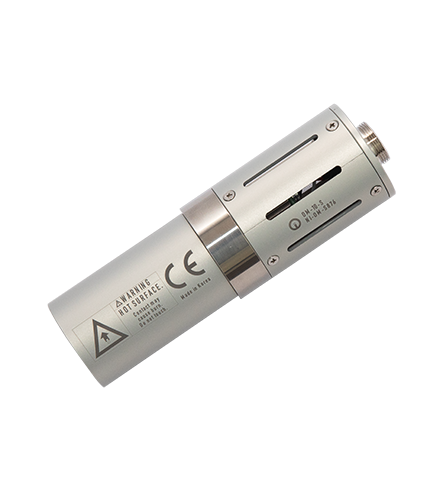

OM-10-S / CMT-20-ST
O2 Analyzer
센서 타입
전위차형 지르코니아 센서 / 히터일체형

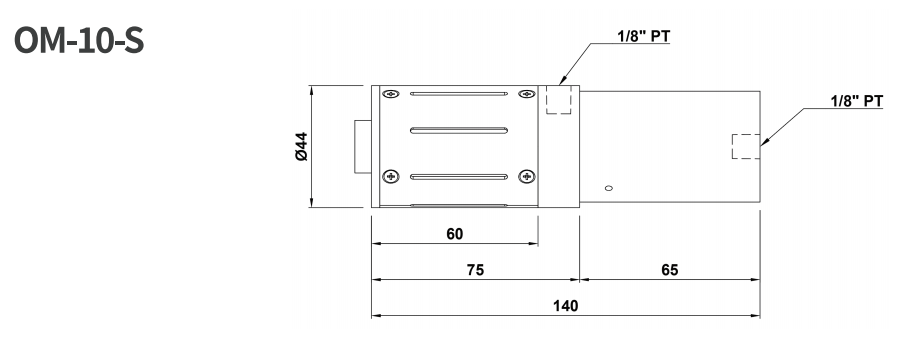

치수
44 mmΦ X 140 mmL
설치 방식
배관설치형
측정범위
10-25 atm ≤ Po2 ≤ 1 atm (100%)
직선성
[측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
반복성
[측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값
응답속도(t90)
< 10 sec (측정가스유량 0.5 L/min 일 경우)
배관연결
IN/OUT : 1/2" , 1/4" , 3/8" LOK type
측정가스 유량범위
0.2 ~ 2 L/min
Warming up 시간
< 10 min
O2 Analyzer
OM-10-S / CMT-20-ST
Application
반도체 제조설비
Gas 제조설비
열처리 공정
N2 reflow 오븐
식품 포장 공정
연료전지 시스템
연구소
Feature
히터 일체형 산소센서
독창적인 세라믹 적층구조로 뛰어난 내구수명 확보
신속한 Warm-up과 낮은 소비전력
강화된 내오염설계로 가혹한 사용환경 대응
터치 스크린 적용으로 직관적인 UI구현
모든 범위 산소농도 표시가능 (%, ppm, log)
경보 출력 기능 (상 / 하한 설정가능)
다양한 외부출력 : RS-485, 4-20 mA , 0-10 V
산소농도 범위 임의설정가능
Specification
Sensor unit
| 모델 | OM-10-S |
| 센서방식 | 전위차형 지르코니아 센서 / 히터일체형 |
| 치수 | 44 mmΦ X 140 mmL |
| 설치방법 | 배관설치형 |
| 측정범위 | 10-25 atm ≤ Po2 ≤ 1 atm (100%) |
| 직선성 (Linearity) | [측정값의 ± 1 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값 |
| 반복성 (Repeatatablilty) | [측정값의 ± 0.5 % 이내] 또는 [측정값의 ± 0.5 ppm 이내] 중 큰 값 |
| 응답속도 | < 10 sec (측정가스유량 0.5 L/min 일 경우) |
| Warming up 시간 | < 10 min |
| 배관연결 | IN/OUT : 1/2＂, 1/4＂, 3/8＂ LOK type |
| 측정가스 유량범위 | 0.2 ~ 2 L/min |
Control unit
| 모델 | CMT-20-ST | |
| 디스플레이 | 3.2＂ 터치스크린 | |
| 표시 단위 | %, ppm, log | |
| 시용 환경 | 0 ~ 50℃, RH 80% (No condensation) | |
| 출력 | 시리얼 통신 | RS-485 |
| 아날로그 | 4-20 mA 또는 0-10 V(대응 산소농도범위 임의설정가능) | |
| 경보 (제어출력) | 사용범위 상/하한 설정범위 초과시 relay A 접점 출력 | |
| 치수 | 131 mmW X 131 mmH X 200 mmD | |
| 중량 | 1.6 kg | |
| 전원 | AC 110/220 V 50/60 Hz, DC 24 V | |

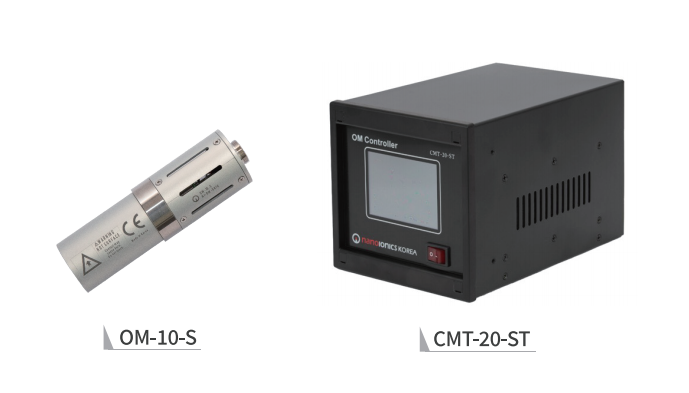

Appearance
